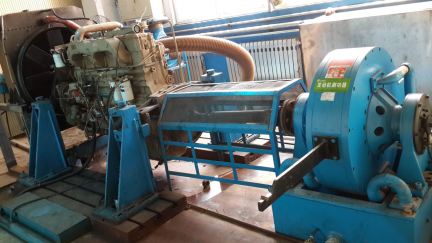

| 減速機測試臺是由哪些部分構成的 | | 來源： 點擊數：1439次 更新時間：2019/8/14 11:23:05 | 減速機測試臺是由哪些部分構成的？江蘇啟測測功器有限公司來給您說一說。試驗臺由測驗平臺，動力源（直流電機），減速機輸入傳感器、輸出傳感器，模擬加載體系（磁粉制動器），轉矩轉速丈量?jī)x，加載器控制器，溫度丈量?jī)x，溫度傳感器，體系測驗軟件，聯軸器，墊塊，弱電控制柜，電腦，打印機及相關銜接件等組成。
當測驗時，控制器對加載器不斷添加勵磁電流，直至減速機功率達到額定值，輸入、輸出傳感器因受到轉矩改變，發生兩路不同信號，經過與其配套丈量?jī)x顯現出輸入端的轉矩T入、轉速n入、功率P入，輸出端的 T出、轉速n出、功率P出，溫度丈量?jī)x經過溫度傳感器因受溫度改變發生的不同電信號，顯現出實時溫度θ，各儀器經公共通訊（RS485）由測驗軟件收集并進行處理得出減速機的效率η（η=P出/P入）及溫升Δθ（θ終-θ初）。滿足對減速機的輸入轉矩、轉速、功率、輸出轉矩、轉速、功率和效率以及環境溫度、油溫和溫差等進行準確丈量的需求。并可對測驗成果進行數據和曲線的打印、儲存。
測功機體系說明
1. 體系經過2臺相位差式轉矩轉速傳感器及2臺TR-1C轉矩轉速收集儀收集變速箱的輸入（輸出）轉矩和轉速；用1臺TEM-2溫度收集儀收集溫升；用WLK-3B程控電源控制磁粉制動器對變速箱進行加載。
2. 所有儀器經過RS485總線與電腦銜接，實現對變速箱的自動加載以及對數據的會集收集。實時顯現各參數與時刻之間的關系曲線，以記載整過測驗過程。
3. 以曲線的方式輸出報表。
4. 測驗數據可導出生成Microsoft Excel文件（*.xls），用于對收集數據的再處理。
減速機測試臺是由哪些部分構成的您現在了解了么？江蘇啟測測功器有限公司我們始終把質量和服務作為各項管理工作的核心，建立了一套完善的產品質量認證體系，通過了質量關系體系認證，產品各項性能指標均已達到國內標準，部分產品滿足國際標準使用，部分產品出口國外。
