≡電渦流測功器（電渦流測功機）國內現狀≡≡
電渦流測功器（電渦流測功機）國內生產廠家較多，但大多數產量較低。主要原因是測功器結構不合理，電子控制技術較落后，且價格較水力測功器貴，因此推廣極為困難。
我公司針對原CW系列電渦流測功器的缺憾，進行優化設計，并采用了數字控制技術，使控制儀器的可靠性大大提高，從而徹底改變了人們對電渦流測功器的傳統看法。DW系列電渦流測功器方便、實用、可靠，且價格有所降低，是發動機測試設備的又一選擇。

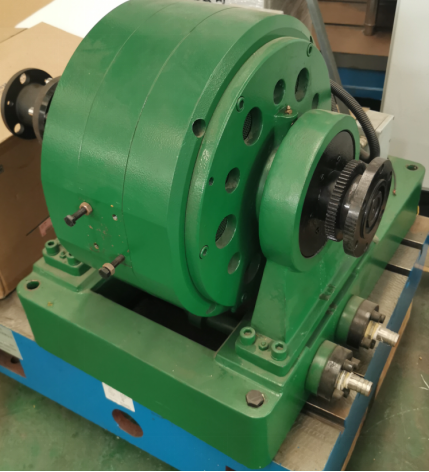

≡≡DW系列電渦流測功器（電渦流測功機）的結構原理及主要特點≡≡

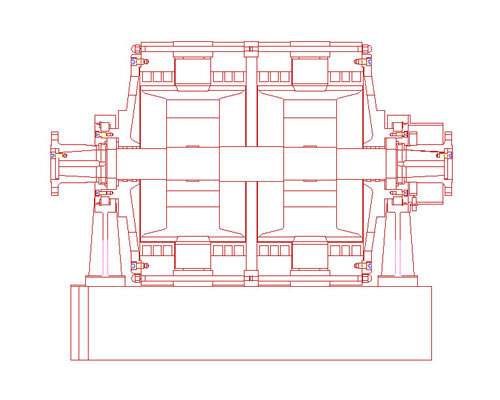

（1）DW系列電渦流測功器（電渦流測功機）的結構示意圖
（2）主要特點：
可雙向測試，轉速范圍寬。
響應迅疾，控制方便。
起始扭矩低，測試范圍廣。
不受冷卻水進水壓力影響。隨著技術進步，價格不斷降低，DW系列電渦流測功器以它高精度、高可靠性，必將成為內燃機測試行業的又一選擇。
≡≡DW系列電渦流測功器（電渦流測功機）的規格型號≡≡
（1）型號含義：
（2）技術參數及主要安裝尺寸：
|
|
DW5
|
DW20
|
DW50
|
DW120
|
DW250
|
DW350
|
DW400
|
DW500
|
DW600
|
|
額定吸收功率
|
5
|
20
|
50
|
120
|
250
|
350
|
400
|
500
|
600
|
|
最大功率
|
7.5
|
25
|
70
|
150
|
320
|
420
|
500
|
600
|
750
|
|
扭矩測試精度(F·S)
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
±0.2%
|
|
轉速測量精度(F·S)
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
±0.05%
|
|
主軸最高轉速(r/min)
|
12000
|
10000
|
8000
|
7000
|
6000
|
5000
|
5000
|
5000
|
5000
|
|
主軸旋轉方向
|
左或右
|
左或右
|
左或右
|
左或右
|
左或右
|
左或右
|
左或右
|
左或右
|
左或右
|
|
制動力測定范圍(N)
|
0～12
|
0～60
|
0～167
|
0～620
|
0～1100
|
0～2000
|
0～2500
|
0～3500
|
0～4500
|
|
最大扭矩(N·M)
|
10
|
55
|
159
|
590
|
1060
|
1980
|
2380
|
3300
|
4290
|
|
最大扭矩時轉速(r/min)
|
5500
|
3800
|
3000
|
2000
|
2000
|
1600
|
2000
|
1800
|
1500
|
|
最大耗水量(L/h)
|
400
|
800
|
1350
|
3200
|
6000
|
8000
|
8000
|
10000
|
12000
|
|
主軸總長(mm)
|
396
|
428
|
506
|
616
|
750
|
850
|
850
|
900
|
950
|
|
主軸中心至底座下平面高
|
280
|
280
|
300
|
380
|
480
|
480
|
480
|
520
|
550
|
|
底座外形尺寸(長X寬X高)
|
550X400X125
|
550X400X125
|
650X430X130
|
795X545X160
|
960X650X160
|
960X840X180
|
960X840X180
|
960X860X200
|
980X880X200
|
|
地腳螺孔位置及孔徑
|
502X352 4-ø17
|
502X352 4-ø17
|
590X372 4-ø22
|
725X480 4-ø22
|
860X540 4-ø24
|
860X740 4-ø26
|
860x740 4-ø26
|
860x760 4-ø26
|
860x780 4-ø26
|
|
排水最高溫度(°C)
|
65
|
65
|
65
|
65
|
65
|
65
|
65
|
65
|
65
|
|
轉動慣量(kgf·平方米)
|
0.010
|
0.045
|
0.08
|
0.19
|
1.25
|
1.72
|
1.78
|
1.92
|
2.2
|
≡≡DW系列電渦流測功器（電渦流測功機）的特性曲線≡≡

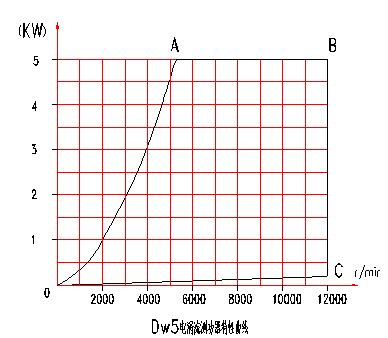

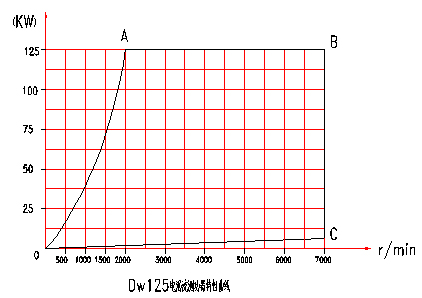

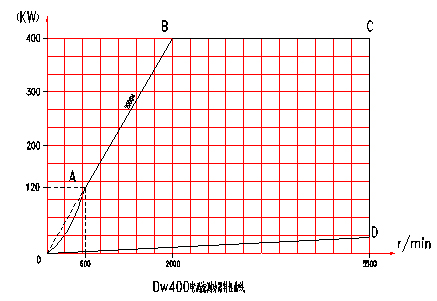

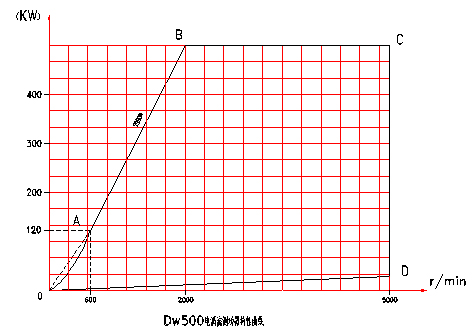

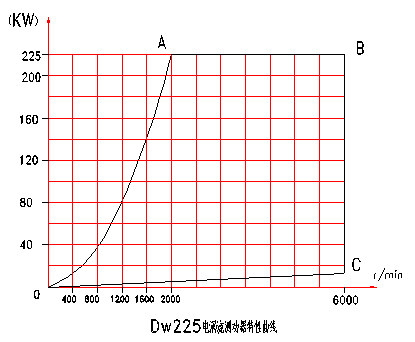

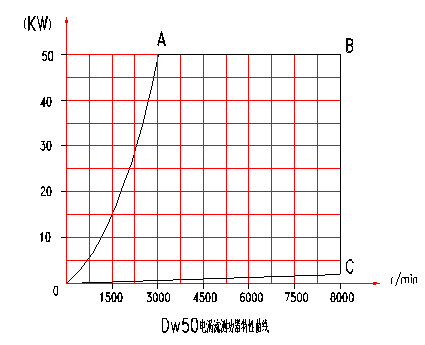

DW系列電渦流測功器的特性曲線：
≡≡DW系列電渦流測功器（電渦流測功機）的適用范圍、選用原則≡≡
DW系列電渦流測功器（電渦流測功機）是一種高精度、高可靠性產品，適用范圍廣可雙向測試，用戶一般用于較高水平的測試臺架。隨著用戶對試驗臺架要求的鐵高，以電渦流測功器作為出廠試驗的用戶也越來越多。
DW系列電渦流測功器（電渦流測功機）最小功率范圍為0～5kW，最大為600kW。用戶如需測試更大些的功率，可改用我公司的YP系列水力測功器。
DW系列電渦流測功器（電渦流測功機）對水質的要求相對較高。如水質太硬，冷卻管路容易結污，堵塞管路，影響測功器熱效應。
≡≡DW系列電渦流測功器（電渦流測功機）對冷卻水的要求≡≡
電渦流測功器（電渦流測功機）的渦流產生的熱量主要靠冷卻水帶走，冷卻水水質要好，一般使用軟化水，水壓在0.02～0.05MPa之間，流量為每千瓦小時20升。
水壓穩定性沒有特殊要求。
使用較長時間后，排出水水溫會升高，如超過65°C，如果增加進水量仍無法降低水溫，則應考慮用除壇劑對測功器管壁冷卻管路進行除壇處理。
≡≡DW系列電渦流測功器（電渦流測功機）配套儀器的選用原則和配套方法≡≡
電渦流測功器（電渦流測功機）的負載主要是通過改變勵磁線圈的電流大小來改變的。電流的大小容易控制，因此可方便地穩定負載，控制性能好。
用戶訂貨時必須配套訂購我公司生產的DH2000系列控制，可方便、可靠地進行各種性能試驗。
（1）經濟實用型配置
DW系列電渦流測功器+DH2001測量控制儀+油耗變送器+溫度、壓力傳感器
·功能
實現轉速、負荷、油耗三個主要參數及水溫、油溫、排溫、機油壓力四路輔助參數的測量顯示及越限報警，測功器恒轉速、恒扭矩、發動機恒轉速試驗。
·精度
轉速精度：±0.05%；負荷：±0.2%；溫度、壓力±1%
（2）功能完美型配置
DW系列電渦流測功器+DH2001、+DH2003全配置測量控制系統
·功能
根據用戶需要，可實現發動機全部參數的測試、數顯。面板LED數碼管顯示參數，也可在計算機屏幕上全屏幕顯示或分類、分頁顯示。
人機界面好，可生成各種測試曲線、報表。
可方便地實現發動機的各種性能試驗。
·精度
所測參數精度符合歐洲標準或國家標準，控制精度達到國際同類水平。
≡≡DW系列電渦流測功器（電渦流測功機）臺架建設注意事項≡≡
DW系列電渦流測功器（電渦流測功機）臺架要求與YP系列的測功器相似，冷卻水無過高的水壓要求，故建設DW系列測功器的臺架較為方便。
≡≡DW系列電渦流測功器（電渦流測功機）的使用及維護方法≡≡
（1）測功器臺架應有專人負責，儀器操作人員應熟悉儀器的使用規則和操作方法。每次開機前應檢查各聯接處是否松動，信號線接頭是否正常。
（2）先打開冷卻水開關，后啟動測功器
（3）氣溫低于0°C時應注意防凍工作。
（4）需要定期除壇，否則會影響冷卻效果。除壇后時間根據水質情況和使用時間長短而定。
（5)定期在各運動部位加注潤滑油。
≡≡DW系列電渦流測功器（電渦流測功機）其它配套件的選用≡≡
（1）DW系列電渦流測功器（電渦流測功機）的負荷用標準砝碼及校正工具校正，同一型號的校正工具可通用。
（2）測功器與發動機之間推薦使用柔性聯接，如內齒型、梅花型彈性聯軸節或萬向聯軸節。
（3）為了改善冷卻水水質，我公司可配套提供AAA系列磁化水處理器。
|
